Bekalan kuasa DC voltan tinggi 1000V 60A 60KW Parameter asas: Input AC 380V±10%, frekuensi 45Hz-65Hz, output 1000V 60A, jumlah kuasa 60KW; Kawalan program RS485, voltan dan arus boleh laras.
Bekalan kuasa DC voltan tinggi 1000V 60A 60KW
Parameter asas: Input AC 380V±10%, frekuensi 45Hz-65Hz, output 1000V 60A, jumlah kuasa 60KW; Kawalan program RS485, voltan dan arus boleh laras.
| Persekitaran Kerja |
Kelembapan relatif |
≤95%RH, tiada pemeluwapan |
| ketinggian |
Untuk ketinggian 2000m dan ke atas, penurunan nilai perlu dipertimbangkan |
|
| kaedah penyejukan |
penyejukan udara paksa |
|
| Suhu Operasi |
-25 ℃~ + 55 ℃, penurunan nilai untuk kegunaan melebihi +55 ℃ |
|
| input komunikasi |
Julat voltan input |
260Vac~530Vac, 3L+PE |
| Julat kekerapan |
45Hz~65Hz |
|
| Faktor kuasa |
≥0.99 |
|
| Kecekapan |
>95% |
|
| THD |
≤ 5% |
|
| Keluaran DC |
kuasa keluaran |
60kW |
| julat voltan |
50Vdc~1000Vdc, dengan langkah pelarasan voltan 0.1Vdc |
|
| Pengehadan arus keluaran |
0.6~60A boleh laras secara berterusan |
|
| perkongsian semasa |
Tahap ketidakseimbangan <±5% |
|
| ketepatan peraturan voltan |
<±0.5% |
|
| ketepatan kestabilan semasa |
≤±1% |
|
| pantau |
kaedah komunikasi |
bas CAN (RS485 atau 232) |
| Penggera dan Perlindungan |
Perlindungan voltan atas/bawah |
Perlindungan penutupan automatik, secara automatik menyambung semula operasi selepas input biasa |
| Perlindungan voltan lampau keluaran |
Peranti dimatikan dan dikunci secara automatik, memerlukan kuasa semula untuk menyambung semula operasi |
|
| Perlindungan arus lebih dan litar pintas |
Peranti dimatikan dan dikunci secara automatik, memerlukan kuasa semula untuk menyambung semula operasi |
|
| perlindungan suhu berlebihan |
Perlindungan penutupan automatik, menyambung semula operasi secara automatik selepas suhu kembali normal |
|
| Kestabilan produk |
Masa min antara kegagalan (MTBF) |
lebih 500,000 jam |
| Dimensi Keseluruhan |
saiz |
Tinggi: 264mm * Lebar: 430mm * Panjang: 560mm |

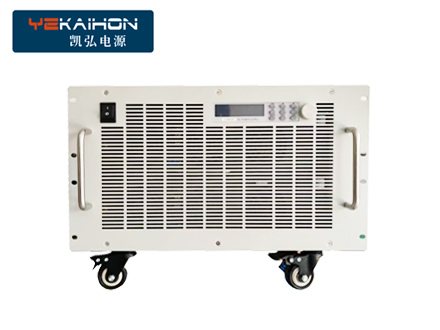

Bekalan kuasa DC voltan tinggi 1000V 60A 60KW
Arahan penggunaan
Bekalan kuasa profesional jenis ini biasanya mempunyai integrasi dan kecerdasan yang tinggi, dan proses operasi biasanya seperti berikut:
Kerja penyediaan: Pendawaian dan pemeriksaan
● Pendawaian input: Sambungkan bekalan kuasa ke grid kuasa industri yang sepadan (seperti AC 380V ± 10% kuasa tiga fasa).
●Pendawaian output: Gunakan kabel khusus yang mampu membawa arus 60A atau lebih untuk menyambungkan terminal output kuasa ke peranti beban dengan pasti. Pastikan sambungan positif dan negatif adalah betul dan selamat untuk mengelakkan terlalu panas yang disebabkan oleh sentuhan yang lemah.
●Pebumian: Terminal pembumian pelindung bekalan kuasa mesti dibumikan dengan baik untuk memastikan keselamatan operasi.
Hidupkan kuasa dan tetapan parameter: dua kaedah utama
●Kendalian setempat: Tetapkan voltan keluaran yang dikehendaki (0-1000V) dan arus keluaran (0-60A) terus melalui skrin sentuh, butang dan tombol pada panel kuasa. Anda boleh memilih antara mod voltan malar (CV) atau arus malar (CC), dan kuasa akan bertukar secara automatik untuk mengekalkan nilai yang ditetapkan.
●Kendalian jauh/boleh diprogramkan: melalui antara muka komunikasi pada satah belakang kuasa (seperti RS485, RS232, Ethernet, dll.) BOLEH）， Sambungkan ke komputer atau PLC (Pengawal Logik Boleh Diprogram). Dalam perisian komputer atas, anda boleh:
Gunakan arahan standard seperti SCPI dan ModBus untuk pengaturcaraan yang kompleks. Sesuaikan voltan keluaran/bentuk gelombang semasa (seperti gelombang langkah, gelombang nadi) untuk mensimulasikan keadaan kerja sebenar. Penyepaduan lancar dengan sistem ujian automatik.
Mulakan output dan pemantauan
●Selepas mengesahkan bahawa semua tetapan parameter adalah betul, tekan butang "Output" atau "Run" untuk memulakan bekalan kuasa.
●Pemantauan masa nyata voltan, arus, kuasa dan data lain melalui paparan panel atau perisian komputer atas. Banyak bekalan kuasa menyokong fungsi rakaman data, yang memudahkan analisis kemudian.
Penutupan selamat
●Selepas ujian atau pengeluaran selesai, hentikan output dahulu dan kemudian matikan suis kuasa.
●Patuhi prinsip memotong kuasa terlebih dahulu dan memutuskan wayar kemudian, dan jangan beroperasi dengan elektrik.
Kelebihan teras dan langkah berjaga-jaga
●Cekap dan Stabil: Mengguna pakai teknologi canggih seperti IGBT, kecekapan beban penuh boleh mencapai lebih 95%, dan ia boleh beroperasi secara stabil untuk jangka masa yang lama. Ketepatan tinggi voltan/arus keluaran (voltan stabil<± 0.5%, arus stabil ≤± 1%).
●Fungsi yang kaya: dilengkapi dengan pelbagai perlindungan seperti voltan lampau, arus lebih, suhu lebihan dan litar pintas; Menyokong pengembangan selari berbilang peranti untuk mendapatkan arus yang lebih tinggi; Sesetengah model mewah mempunyai fungsi dwiarah, yang boleh menyalurkan semula tenaga elektrik ke grid, menjimatkan tenaga dan mengurangkan penggunaan.
●Nota:
Operasi profesional: Ia mesti dikendalikan oleh profesional terlatih.
Keperluan persekitaran: Beri perhatian kepada suhu kerja, kelembapan dan keperluan ketinggian peralatan untuk memastikan pengudaraan yang baik dan pelesapan haba.
Padanan peralatan: Pastikan voltan, arus dan kuasa peralatan beban berada dalam julat bekalan kuasa, dan simpan margin tertentu.
